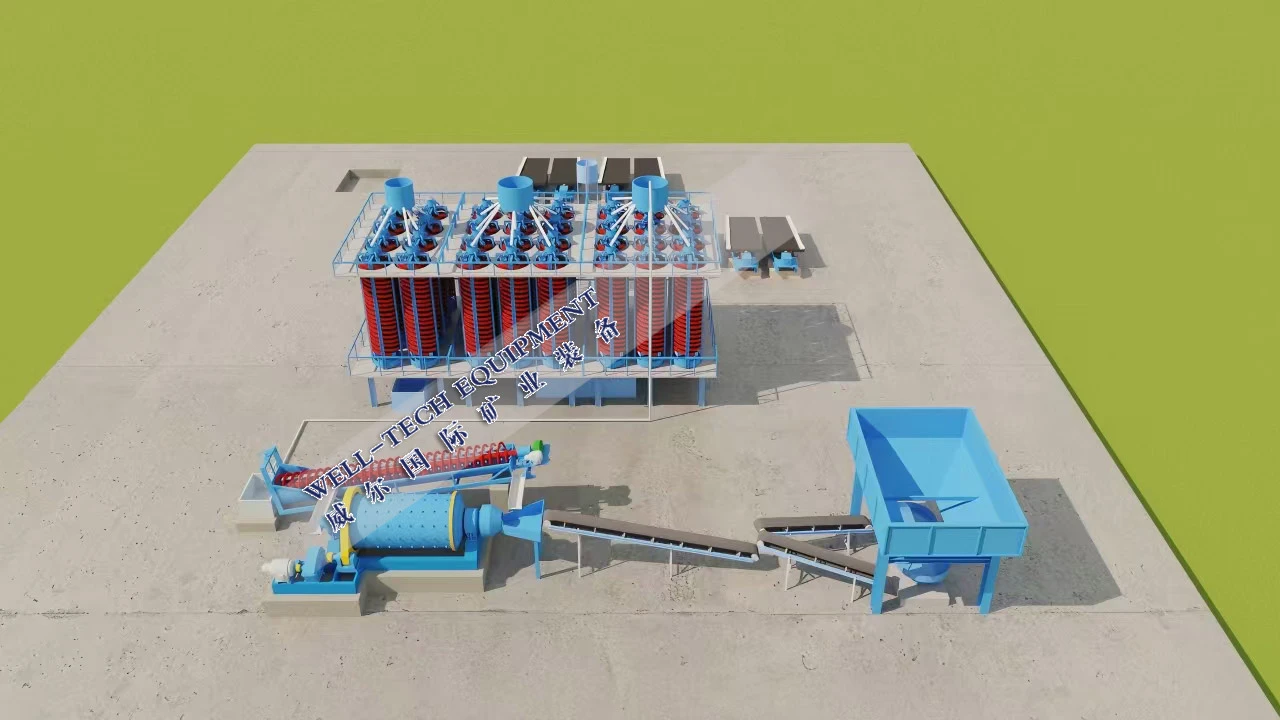

Diagrama de planta de estaño
1, definición y descripción general
The tin ore production line is a production line system for beneficiation and purification of tin ore, aiming to separate useful minerals and impurities in tin ore and extract high-purity tin metal. This production line includes multiple processes such as ore washing, screening, reselection, grinding, flotation, etc. The specific process used depends on the properties of the tin ore.
2, componentes
La línea de producción de mineral de estaño consiste principalmente en el siguiente equipo:
Equipo de trituración: como trituradoras de mandíbulas, trituradoras de cono, etc. ., utilizadas para aplastar materias primas en tamaños de partículas adecuados .
Equipo de molienda: como molinos de bolas, utilizados para triturar y moler minerales .
Equipo de calificación: como clasificadores en espiral, utilizados para lavar y clasificar mezclas de mineral .
Equipo de procesamiento mineral: incluyendo separadores magnéticos, máquinas de flotación, etc. ., utilizadas para la separación basadas en las propiedades físicas y químicas de los minerales .
Equipo de concentración y secado: como concentradores y secadores, utilizados para concentrar y secar minerales después del beneficio .
Además, hay equipos auxiliares como alimentadores, ascensores y transportadores, que juntos forman una línea completa de producción de procesamiento mineral .
3, flujo de proceso
El flujo de proceso de la línea de producción de mineral de hojalata se divide aproximadamente en los siguientes pasos: trituración y molienda: el mineral minado primero se tritura a una finura razonable mediante el equipo triturado, y luego se envía a equipos de molienda para aplastar y moler .
Calificación: después de la molienda, el material de mineral fino ingresa al equipo de clasificación y se lava y se califica de acuerdo con las diferentes densidades de partículas sólidas .
Beneficio mineral: la mezcla mineral graduada está sujeta a equipos de beneficio, como separadores magnéticos y máquinas de flotación para separar minerales e impurezas de estaño útiles .
Concentración y secado: los minerales de estaño después del beneficio contienen una gran cantidad de humedad y deben concentrarse preliminarmente por un concentrador, y luego secarse por un secador para obtener el concentrado de estaño seco .
4, Explicación del equipo
Además del equipo principal mencionado anteriormente, el equipo de uso común en la línea de producción de mineral de hojalata también incluye:
Pantalla de vibración o pantalla giratoria: se usa para separar los materiales de acuerdo con el tamaño de partícula .
Pantalla de trommel
Pantalla del tambor: se usa para detectar piedras grandes en mineral crudo para garantizar un tamaño de partícula uniforme del material .
Lavadora de tambor de depuración giratoria o lavadora de espiral: utilizado para la limpieza preliminar de minerales, eliminando el suelo de la superficie e impurezas .
Máquina de plantillas, tabla de agitador/mesa de agitación o canal espiral: utilizando el principio de clasificación de gravedad para separar partículas minerales de acuerdo con las diferencias de densidad y tamaño de partícula .
Máquina de plantillas

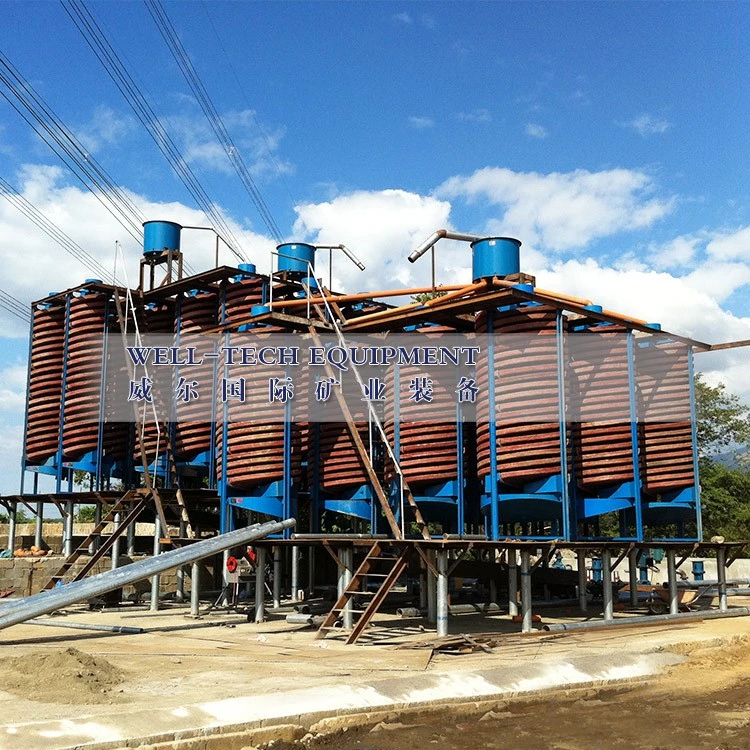

Espiral
Conseyor de cinturón: utilizado para transportar materiales de desecho o concentrados ordenados a ubicaciones designadas .
