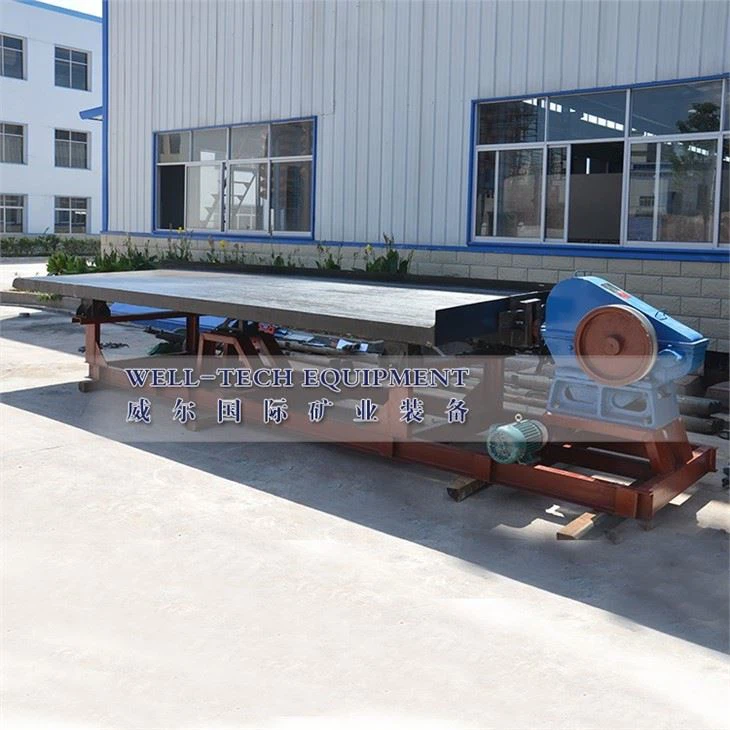

Mesa de tin temblorosa de Yunnan
Descripciones
La mesa de agitación de estaño yunnan se ha mejorado en la mesa de agitación soviética CC-2 por el fabricante de maquinaria de la industria de estaño de Yunnan de China, por lo que la llamamos mesa de agitación de estaño yunnan, utiliza el movimiento de la cabeza de la palanca de levas, o el uso de movimiento simplificado de la cabeza del balancín de la leva.
Aplicación: estaño, cromo, plomo, bismuto, tungsteno, titanio, niobio de tántalo, manganeso, oro, etc.
tamaño de alimentación: 0-2 mm.
Capacidad: 0.3-1.5tons por hora.
El marco del agitador es relativamente simple, y la superficie de la cama está soportada por deslizamiento. La forma y el tamaño de la superficie del lecho de estaño de nubes son básicamente los mismos que la superficie del agitador 6-S, pero la diferencia es que el lecho tiene varias pendientes en el continuo longitudinal. La superficie de la cama utiliza laca cruda, ceniza de laca (la mezcla de laca cruda y gesso forjado), acero de vidrio o poliuretano hacen una capa resistente al desgaste, tienen cama de arena gruesa, cama de arena fina y cama de limo de 3 tipos. En general, la superficie del lecho de arena gruesa está cubierta con tiras de cresta trapezoidales, la superficie del lecho de arena fina está cubierta con tiras de crestas dentadas y la superficie del lecho de limo es triangular.
Las ventajas del agitador de estaño de nubes son: superficie del lecho lisa, buena resistencia a la abrasión, duradera, no fácil de deformar, fácil de reparar localmente; La asimetría del movimiento de la cabecera de la cama es grande, y hay un amplio rango de ajuste diferencial para adaptarse a diferentes tamaños de alimentación y requisitos de clasificación; La cabecera de la cama es confiable, piezas fáciles de usar y sin fugas de aceite. La desventaja es que el resorte se instala debajo de la superficie de la cama, y no es conveniente reparar y ajustar la carrera (el resorte debe relajarse cuando se ajusta la carrera); El rango ajustable de la pendiente transversal de la superficie del lecho es pequeño (0 ° ~ 5 °); Cuando la pendiente transversal y el ajuste de la carrera son demasiado grandes, la vibración de la superficie del lecho será causada por la separación excesiva del eje de la varilla de tracción del cabezal y el eje del centro de gravedad de la superficie del lecho.
Ventajas de la mesa Yunnan Tin Shaker:
Buena curva de movimiento.
Superficie lisa y moderada.
Resistencia a la abrasión.
Resistencia a los ácidos.
Resistencia alcalina.
Resistencia a la humedad y resistencia a la deformación.
Operación estable.operación y ajuste simples.
La zonificación mineral es obvia,.
Alta tasa de apósito.
Pequeño ruido y rotación flexible.
Es ampliamente utilizado en la separación por gravedad de minerales no ferrosos, negros y de tierras raras como estaño, tungsteno, plomo, bismuto, titanio, manganeso, tántalo, niobio, oro, etc. El tamaño de partícula seleccionado es de 2 ~ 0.019mm.
Yunnan Tin agitación de la mesa Estructura
Estructura de la mesa de vibración yunnan Tin:
La mesa de agitación Yunnan Tin se compone de tres partes, mesa de cubierta, movimiento de la cabeza y soporte, la cubierta se compone de marco y fibra de vidrio. Cubierta de arena gruesa, cubierta de arena fina y cubierta de mineral de limo. De acuerdo con el tamaño de alimentación del mineral para elegir la cubierta adecuada. El soporte de acero del canal para la cubierta, conectado con el movimiento de la cabeza por un gancho, el movimiento de la cabeza impulsa la cubierta hace un movimiento de reciprocidad continuo para obtener concentración. El movimiento de la cabeza diseñado por el eje excéntrico impulsa la rueda excéntrica para empujar el brazo de la barra de balanceo, el brazo impulsa el tornillo de la cabeza en T, lo que hace que el tornillo de la cabeza en T haga un movimiento alternativo. La lubricación del rodamiento del movimiento de la cabeza utilizando material ZQSN5-5-5.
Mesa de agitación húmeda de estaño Especificaciones técnicas
Modelo | Cubierta de arena gruesa | Cubierta de arena fina | Cubierta de ranurado |
Tamaño de la cubierta (mm) | 4436×1825×1536 | ||
Carrera (mm) | 16-22 | 10-16 | 10-16 |
Frecuencia del accidente cerebrovascular (r/min) | 240-290 | 300-320 | 330-340 |
Consumo de agua (M3/d) | 190 | 80 | 50 |
Capacidad (T/d) | 30 | 8 | 8 |
Tamaño de alimentación (mm) | 2-0.2 | 0.5-0.037 | 0.074-0.019 |
Densidad de alimentación (%) | 20-25 | 15-20 | 15-20 |
Mínimo pendiente instalada | 2°30″ | 1°50″ | 0°45″ |
Medición general (mm) | 5454×1825×1242 | ||
Carrera ajustable (mm) | 8-22 | ||
Potencia (Kw) | 1.5 | ||
Peso (Kg) | 1012 | ||
Aplicaciones
Mesa de tin agitación
Planta de procesamiento de estaño Mesa agitadora
Maquinaria de planta minera de casiterita
